熔斷器和斷路器在低壓配電系統中是非常重要的保護設備，其均具有過負荷、短路保護功能，在保證系統安全、可靠運行方面起著非常重要的作用。但是兩者在主要性能方面存在一些差異，為了更好選擇和使用熔斷器和斷路器，下面針對熔斷器和斷路器的主要性能進行對比。

1、過負荷保護

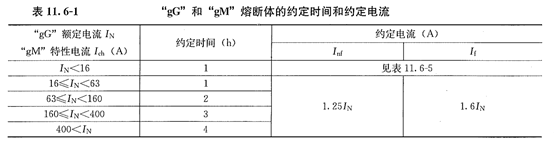

熔斷器的約定時間和約定電流如下表所示，在表中Inf為約定不熔斷電流，一般為1.25倍的額定電流，If為約定熔斷電流，一般為1.6倍的額定電流。約定不熔斷電流的含義為當通過的電流不大于該電流時熔體不會熔斷，約定熔斷電流的含義為當通過電流超過該電流時熔體會在約定時間內熔斷。通過上述分析可知，當過負荷電流不超過1.25倍額定電流時熔體不會熔斷，熔斷器對于輕微的過負荷不能提供保護，同時有可能要增大導體截面積。

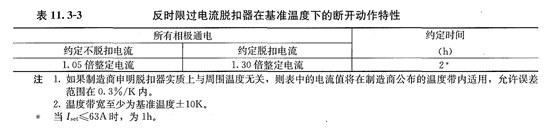

斷路器反時限電流脫扣器在基準溫度下的斷開動作特性如下表所示。從表中可知，約定不脫扣電流為1.05倍整定電流，約定脫扣電流為1.3倍整定電流。通過上述分析可知，當過電流不超過1.05倍整定電流時斷路器不會動作，當過電流超過1.3倍整定電流時斷路器會在約定時間內動作，不需要增大導體截面積。與上述熔斷器過負荷保護相比，斷路器更適合發生輕微過負荷就要?jiǎng)幼鞯膱?chǎng)合。

2、短路保護

熔斷器具有良好的短路特性，其允許能量值很小，降低了短路時發熱對導體截面積的要求，不需要增大導體截面積。斷路器提供短路保護時是依靠瞬時脫扣器來完成的，順勢脫扣器的動作時間都小于0.1s，短路電流大的配電處引出負荷電流小線路需要增大導體截面積。

3、選擇性

熔斷器實現上下級選擇性比較容易做到，當上下級熔斷體額定電流大于等于1.6：1時就可以做到選擇性。選擇性斷路器可以做到選擇性，但是非選擇性斷路器，只能局部實現選擇性。

4、分?jǐn)嗄芰?/span>

熔斷器具有高分?jǐn)嗄芰Γ嘣S情況下都可以滿足分?jǐn)嗄芰?，不需要進校驗。不同規格斷路器，其分?jǐn)嗄芰Σ煌?，?yīng)該根據電路計算結果合理進行選擇。

5、安全性

熔斷器的熔斷體全密封在熔管內，可以實現“零飛狐”，安全性很高，不會對檢修運行人員造成危害。斷路器基本可以實現“零飛狐”，安全性較高。

6、動作靈敏性

熔斷器容易滿足動作靈敏性，不能滿足時通過增大導體截面積來實現。當故障電流較小時，比如線路或電氣設備發生漏電，可以通過安裝RCD來提高動作靈敏性。

7、經濟性

相同規格熔斷器相對斷路器，其價格較為便宜。

8、維護性能

熔斷器不需要維護，但是熔斷體熔斷時只需要更換熔體即可。斷路器由于觸頭會有塵土等污染，需要定期維護，存在維護費用。

9、自動化性

熔斷器實現自動化較差，不易實現自動化。斷路器容易實現自動化控制，實現運程分合閘、采集數據等。

希望通過今天的介紹，能讓大家對熔斷器和斷路器的性能有更清晰的了解。在設備選擇和使用時，做出更加明智的決策！
