微型斷路器是現代建筑電氣中常用的開關設備之一，它具有體積小、易于安裝、易于維護等優點。在選用和使用微型斷路器時，通常會遇到外殼上印刷有各種文字和符號的情況。微型斷路器的型號和規格通常由數字和字母組成，用于表示微型斷路器的電流、電壓、極數等參數。例如，某款微型斷路器的型號為“C65N-2P”，其中“C65”表示該微型斷路器的框架電流為65A，“N”表示該微型斷路器為四級斷路器（即有三相和零線），“2P”表示該微型斷路器為兩極斷路器。下面本文將簡明扼要解釋微型斷路器外殼上的文字和符號含義，幫助大家更好地理解和選用微型斷路器。

▌01 微型斷路器的作用及特點

我們都知道小型斷路器（空開）平時是用得最多的，常用的是DZ47-63小型斷路器(空氣開關)，主要用于保護線路的短路和過載，也可用于照明或電動機的配電系統。

特點就是外形美觀小巧、重量輕、性能優良可靠，分?jǐn)嗄芰^高，脫扣迅速，導軌安裝方便，使用壽命長。

▌02 微型斷路器相關技術參數解讀

空開上有很多符號文字，都表示是什么意思？好多人可能并不清楚。了解完對我們選型很有幫助。

1、DZ47-63中的63是殼架電流，那么什么是殼架電流？

殼架電流：是指框架或塑殼所能安裝的最大脫扣器的額定電流。殼架電流就決定了斷路器的尺寸大小,只要是DZ47-63。不管多大額定電流，尺寸都是一樣的10A -63A外殼大小都一樣。這下你明白了為什么只要是DZ47-63的空開都可以互換了。

2、“C63”是什么意思？

我們知道63是額定電流，那C代表 什么意思？C是代表斷路器瞬時脫扣特性，分有B、C、D型；

B型（3-5）In 是3~5倍額定電流時脫扣，適用于純阻性負載和低感照明回路，這類負荷啟動電流較小，一般應用于家庭照明或者保護要求較高的場合。

C型（5-10）In 是5~10倍額定電流時脫扣，適用于感性負載和高感照明回路，例如鹵鎢燈，其啟動特性的電流值較高，一般應用于配電回路保護及高啟動特性電流的照明負荷。

D型（10-14）In是10~14倍額定電流時脫扣，適用于高感負載和較大沖擊電流的配電系統，例如電動機、電磁閥等負荷，這類負荷在啟動過程中具有較高的沖擊負荷。

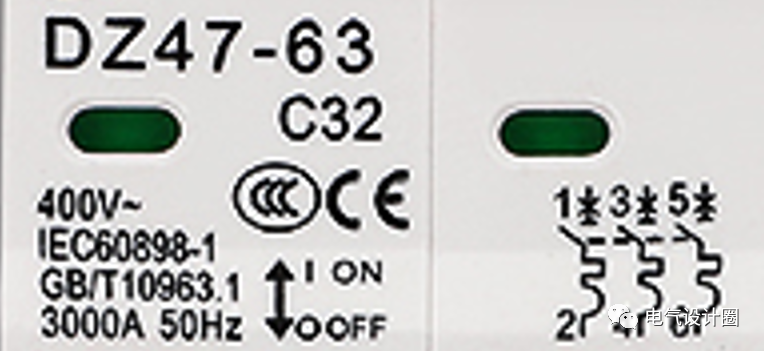

下圖中的文字又是什么意思？

1、400V 50Hz是指可適用于400V 50Hz電路中；

2、IEC60898是指依據的標準是國際電工IEC60898。IEC60898對應的國家標準是GB10963《家用或類似用途場所過電流保護斷路器》。

3、最下面那個3000A是什么意思？是電流嗎？

確實是電流，那是指最大開斷電流，也就是線路出現短路時，如果電流比3000A大，那有可能不能斷開。不同廠家這個參數不同，注意選擇如下圖。

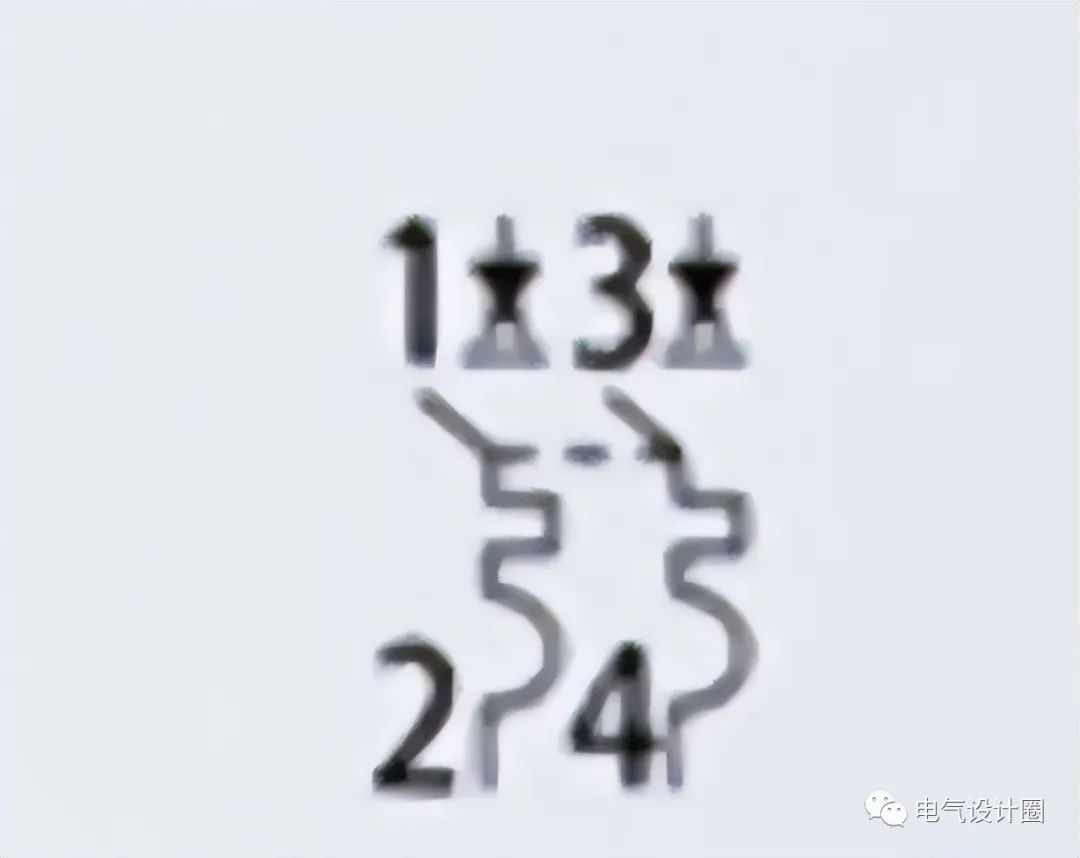

4、這個符號彎彎拐拐的是什么意思？

這個符號表示斷路具有過載和短路雙重脫扣(保護）功能。

綜合上述，微型斷路器外殼上的文字和符號具有重要的作用和意義。通過了解這些符號的含義，我們可以更好地了解和選用合適的微型斷路器，保證電氣系統的安全可靠運行。
