額定電流，分?jǐn)嗄芰ΓＷo(hù)都滿足的情況下，塑殼可否代替框架？比如ABB1600的T7塑殼斷路器，可否用在主進線上？如果可以，那為什么通用的做法還是用框架，而不是用便宜很多的塑殼。

塑殼斷路器和框架斷路器同是斷路器產品中使用十分普遍的產品，不過很多人并不是十分了解兩者存在的區別，在選購的時候也經常會出現舉棋不定的情況，在這里首先了解下兩者的概念，其次了解兩者的區別，最后了解下兩者的選用。

01 什么是框架斷路器？

框架斷路器一般也被稱空氣斷路器或者萬能式斷路器，主要用于低壓配電系統的進線、母聯及其它大電流回路的關合。由觸頭、滅弧裝置、操作機構和脫扣系統、外殼和控制單元構成。

按安裝方式可分為固定式和抽屜式兩種，固定式外殼采用金屬材料，外型尺寸較大，防護等級較低。抽屜式則采用工程塑料外殼，結構較為緊湊，防護等級高，檢修方便。按保護特性分，框架斷路器可分為非選擇性（A類）和選擇性（B類），B類斷路器多采用電子式過電流脫扣器，具有長延時，短延時和瞬時動作保護三段保護特性。

智能型框架斷路器內置單片機，具有顯示，報警，自檢和通信功能，可與工控機組成監控系統?？蚣軘嗦菲鞯淖畲筇攸c(diǎn)是容量大，極限分?jǐn)嗄芰Ω吆妥銐虻亩虝r(shí)耐受電流，如德力西CDW3型斷路器的額定電流高達6300A，額定短時耐受電流高達85KA，這使得框架斷路器有很好的選擇性和穩定性,正是由于這些優秀的特點，使得框架斷路器的價格較高。

02 什么是塑殼斷路器？

塑殼斷路器也被稱為裝置式斷路器，主要用于低壓配電系統的進出線、電動機保護，所有的零件都密封于外殼中，輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化。由于結構非常緊湊，塑殼斷路器基本無法檢修，大多采用手動操作，大容量可選擇電動分合。由于電子式過電流脫扣器的應用，塑殼斷路器也可分為A類和B類兩種，塑殼斷路器使用類別通常A類，在短路情況下，選擇性保護無人為短延時，因而無短時耐受電流（Icw）值；塑殼斷路器的特點是體積小，接觸防護好，安裝使用方便且價格便宜。

03 塑殼斷路器與框架斷路器的區別是什么？

1）兩者外觀及安裝尺寸不同

首先從外觀上，兩者的尺寸不同，框架斷路器尺寸、體積較大，塑殼斷路器尺寸及體積相對較小。

2）兩者脫扣器保護功能不同

框架斷路器的智能脫扣器具有保護功能、測量功能、輔助功能、特殊功能及通訊功能，其中保護功能包含有長延時保護、短延時保護、瞬時保護、MCR保護、接地保護、低電壓保護/報警，過電壓保護/報警，電壓不平衡缺相保護/報警，相序保護、低頻率保護、高頻率保護、逆功率保護、電壓諧波報警、電流諧波報警；

測量功能：電流測量、電壓測量、功率測量、頻率測量、電能測量、諧波測量；

輔助功能：預報警、自診斷功能、故障歷史記錄功能、測試功能；

特殊功能：負載監控、區域聯控、高低溫范圍；

通訊功能：通訊協議功能等。

塑殼斷路器主要具有長延時保護、短延時保護（即過載保護）、瞬時保護（即短路保護）。

由此可以看出框架斷路器的保護功能比塑殼保護功能更強大。

3）兩者適用范圍不同

框架斷路器的額度電流自400A至6300A，主要用于配電網絡中，用來分配電能，保護線路和電源設備，使免受過載，欠電壓，短路、單相接地等故障的危害；

塑殼斷路器的額度電流自10至800A，用于在配電線路中線路和設備發生過載、短路、欠壓時，對線路和設備提供保護，也可對電動機的不頻繁啟動提供過載、短路、欠壓保護。

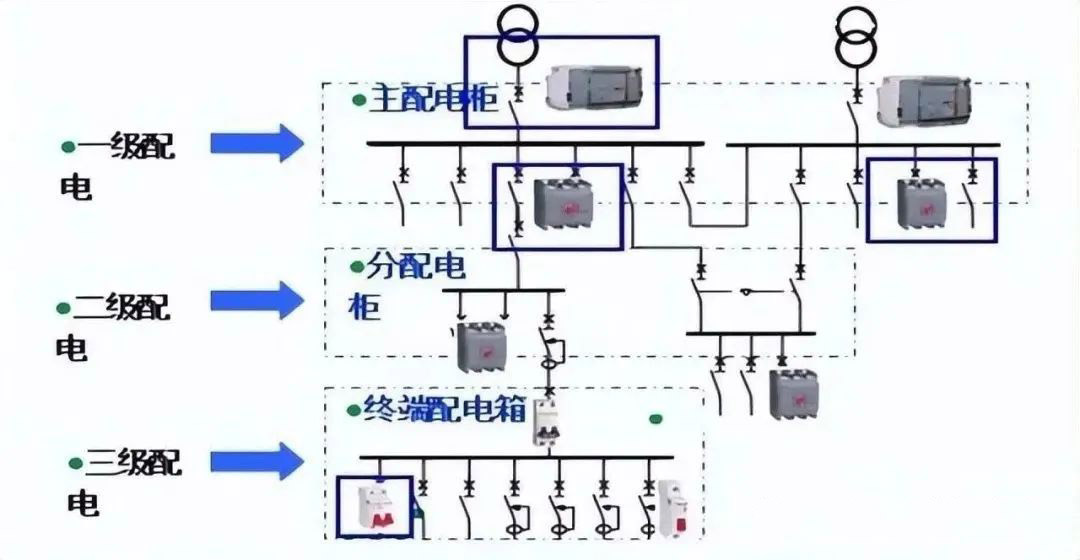

如圖所示：

一級配電設備，統稱為動力配電中心，它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠變壓器側，故電氣參數要求較高，輸出電路容量也較大，一般在主配電柜中，主要元器件框架斷路器。

二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制，一般選擇使用的斷路器：塑殼斷路器、微斷開關等。

4）使用類別不同

塑殼斷路器使用類別通常A類，在短路情況下，選擇性保護無人為短延時，因而無短時耐受電流（Icw）值；

框架斷路器使用類別通常B類，在短路情況下，選擇性保護有人為短延時（可調節），因而有短時耐受電流（Icw）值；

具體使用，需根據負載情況，選擇不同的斷路器產品。

04 塑殼斷路器與框架怎么選用？

塑殼斷路器相對于框架斷路器而言，其參數較低，結構也相對簡單。通常其額定電流不超過1600A。由于塑殼斷路器處于框架斷路器的下一級，經過一段線路后，短路電流會降低，塑殼斷路器的參數和性能都可以滿足運行使用要求，而且尺寸要小，安裝靈活，價格也低于框架斷路器，適合數量大和范圍廣的安裝使用。

通常在使用中，由于框架斷路器的參數高（額定電壓和額定電流，以及相應的分?jǐn)嗄芰Φ刃阅芫哂谒軞ず臀喈a(chǎn)品），因此通常安裝在負載電流和故障電流比較大，需要比較高的安全性和可靠性的地方。

框架斷路器多用于進線、聯絡及大電流負荷的饋線。它的下一級就可以使用塑殼斷路器。應按照以下順序確定線路中的低壓開關：低壓電源——框架斷路器——塑殼斷路器——微型斷路器，在一些特殊環境中，也可以按照使用的要求來選擇滿足使用要求的產品。如在各項參數滿足應用的條件下，也可以使用塑殼斷路器作為低壓側連接變壓器的進線開關。
