真空斷路器使用簡單可靠的電磁機構來操作真空斷路器。與傳統的彈簧加載機構相比，三個真空斷路器中的每一個的操動機構和驅動桿之間的機械連桿結構的復雜性降低了。

特征

?環保型真空斷續器

?帶控制器的電磁機構

?用于手動操作的機械手柄（合閘）

?分閘/合閘位置的機械位置指示器

?分閘/合閘位置的輔助觸點

傳統的彈簧操作機構具有與真空斷路器所需特性截然不同的力-行程特性。因此，為實現斷路器力-行程圖必須從彈簧特性轉移到需要大量連桿以更高速度移動的機構。

一種電磁機構，其力-行程圖類似于真空斷路器所需要的力-行程特性。因此，電磁機構的結構可能非常簡單。它們由最少數量的零件組成，由于具有良好的力-行程曲線特性，可以直接連接到真空滅弧室。由于這種直接耦合，達到了最大強度，這對接觸壓力的釋放速率和接觸斷開的有效性是有利的。

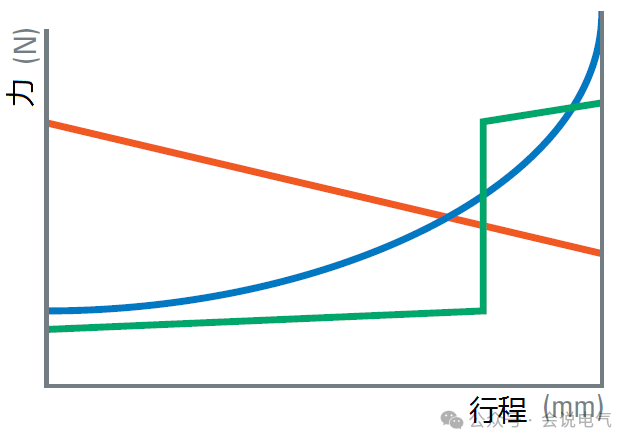

真空斷路器所需要的力-行程曲線

彈簧操動機構的力-行程釋放曲線

電磁操動機構的力-行程曲線

可以看出，電磁操動機構與真空斷路器所需要的力-行程非常接近，即滿足合閘速度所需要的力的要求，又可以持續提供觸頭壓力所需要的巨大合閘力。

總之，電磁機構具有以下優點：

?由于使用了較少的零件和具有高剛性的直接驅動，因此具有卓越的可靠性

?經濟性好，由于零件數量少，免維護

?經過30000次開關循環的測試

電磁機構是基于將磁路回路分別用于合閘、保持和分閘的思想。

該機構由一個永磁執行機構和一個驅動桿連接到真空滅弧室的基本機構組成。單穩態執行機構；

只有合閘位置由永磁體保持。分閘的最終位置，以及致動器的行程，可以在一定的范圍內隨機選擇。對于這一創新概念，已授予專利。

驅動機構的標準位置在上方。在此位置，斷路器處于打開位置。

合閘

為了閉合斷路器，合閘線圈通電。電流在磁軛中產生磁通，迫使推進器向下運動。作用在推進器上的力與電流成正比。當柱塞上的力大于打開彈簧的反作用力時，合閘運動開始。關閉時，驅動桿由永磁體固定到位。

分閘/跳閘

分閘基本上是一種被動作用，儲存在接觸壓力彈簧和分閘彈簧中的能量被釋放。這些能量的釋放可以由集成的跳閘線圈或機械杠桿引起。跳閘（分閘）斷路器是通過給跳閘線圈通電來完成的。通過這種方式，永磁體的磁通量得到部分補償。一旦永磁體的保持力小于接觸壓力彈簧的保持力，柱塞就會移動到上部位置，從而打開真空斷路器中的觸點。由于接觸壓力彈簧中的力，與閉合斷路器相比，跳閘所需的能量非常低。
