隔離開關
隔離開關，隔離即把兩部分分隔開來達到安全要求，電氣隔離實現電路的兩部分達到安全的電氣間隙，即使兩側有不同的電壓，也能互不干擾，各自安全運行，雙電源進線的隔離柜實現兩段母線各自運行。
隔離開關還要求可見斷口，適用于隔離的電器在斷開位置時必須具有符合隔離功能要求的隔離距離，并應提供一種或幾種方法顯示主觸頭的位置:
操動機構的位置指示；
獨立的機械式指示器；
所有主動觸頭可視。
電器提供的每種指示方式有效性和機械強度應根據規定驗證當制造商規定或提供在斷開位置鎖定電器的方式時，在斷開位置的鎖定只能在主觸頭處于斷開位置時是可能的,這一結構方式按照規定進行驗證。
處于打開位置的機械連接裝置，確保在特定條件下保持理想的隔離距離。
為了保證電路的安全隔離，它通常與接地開關相關聯。
接地開關
專門設計的開關，用于將相導體接地。
為了在電路上工作時的安全，它將斷電的有源導體接地。
負荷開關
能夠在正常電路條件下建立、維持和斷開電流的機械連接裝置，包括運行中的過載電流。
用于控制電路（打開和關閉），通常用于執行絕緣功能。
在公共和私人中壓配電網中，它經常與熔斷器配合使用。
接觸器
具有單個靜止位置的機械連接裝置，非手動控制，能夠在正常電路條件下建立、維持和斷開電流，包括運行中的電壓條件。
適用于非常頻繁功能操作，主要用于電機控制。
與熔斷器配合使用用于短路保護。
斷路器
機械連接裝置，能夠在正常電路條件和特定異常電路條件下（如短路）建立、維持和斷開電流。
通用連接裝置。除了控制電路外，它還保證電路免受電氣故障的影響。替代接觸器用于大型中壓電機的控制

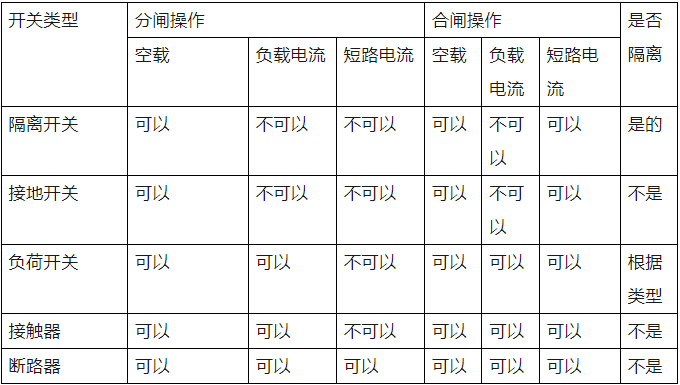

各種開關的電流性能
可以看出只有斷路器具備空載、負載、短路電流的完全開斷和關合。理想的斷路器是能夠瞬間斷開電流的裝置。
理想的開關
從理論上講，能夠瞬間斷開電流，就意味著能夠直接從導體狀態過渡到絕緣體狀態?！袄硐搿钡淖枇Γ虼?，開關必須立即從零轉到無窮大。
該設備必須能夠：
在斷路前吸收電路中累積的電磁能量。
承受設備斷口兩端出現的過電壓（Ldi/dt），如果在極短的時間內從絕緣體傳遞到導體，則過電壓值為無窮大。這將不可避免地導致絕緣擊穿。假設這些問題已經消除，并且在電流到0的自然傳遞和器件的絕緣導體轉換之間實現了完美的同步，仍然還有另一個困難的方面需要考慮，即瞬時恢復電壓（TRV）。事實上，就在電流中斷后，開關端子兩端的恢復電壓加入到網絡電壓中，此時無功電路的恢復電壓處于最大值。由于網絡的電容，這電流不會突然中斷。當電壓恢復到與網絡電壓一致時，就會建立一個不穩定狀態。該電壓稱為瞬態恢復電壓（TRV），取決于網絡特性，該電壓的增加率（dv/dt）可能相當大（幾kV/微秒）。簡單地說，這意味著為了避免斷路故障，理想的開關必須能夠在從導體到絕緣體轉換后不到一微秒的時間內承受幾kV的電壓，使用電弧斷開。
電弧的存在有兩個原因：
由于測量順序的不確定性，實際上不可能在自然0電流點精確分離觸點：對于rms值為10kA，0之前1 ms的瞬時電流仍為3000 A。如果設備立即絕緣，則設備端子兩端出現的瞬時過電壓Ldi/dt將是無限的，并導致仍然很小的內部接觸間隙立即擊穿。
觸點分離必須以足夠大的速度進行，以使觸點之間的介電強度大于瞬態恢復電壓。這需要無限大的機械能，而在實踐中沒有任何設備能提供這種能量。
電弧斷路過程分為三個階段：
持續電弧階段，
滅弧階段，
弧后階段
電弧傳播階段
在達到零電流之前，兩個觸點分離，導致內部接觸介質的介質擊穿。出現的電弧由離子和電子組成的等離子體柱組成，離子和電子來自接觸介質或電極釋放的金屬蒸汽。只要其溫度保持在相當高的水平，該弧柱就保持導電。因此，電弧由焦耳效應耗散的能量“維持”。
由于電弧電阻和表面電壓降（陰極和陽極電壓），兩個觸點之間出現的電壓稱為電弧電壓（Ua）。其值取決于電弧的性質，受電流強度和與介質（壁、材料等）的熱交換的影響。這種熱交換是輻射、對流和傳導的，是裝置冷卻能力的特征。
電弧電壓的作用至關重要，因為設備在斷開過程中消耗的功率很大程度上取決于電弧電壓。
電弧熄滅階段
如果焦耳效應所消耗的功率超過了設備的特征冷卻能力，則介質不再冷卻：熱傳導，然后發生另一次介質擊穿：導致熱失效。另一方面，如果電壓的增加沒有超過某一臨界值，則電弧的電阻可以迅速增加，從而使耗散到介質中的功率小于設備的冷卻能力，從而避免熱失控。
后電弧階段為了成功斷開，還必須使介電恢復速率比TRV快得多，否則會發生介電擊穿。在發生介電故障的瞬間，介質再次變得導電，從而產生瞬態現象。這些斷開后的電介質故障稱為：如果發生在零電流后的四分之一周期內，則重燃；如果發生在其后，則重擊穿。
標準中的TRV
盡管TRV的增加率對設備的斷開容量有根本影響，但無法精確確定所有網絡配置的該值。

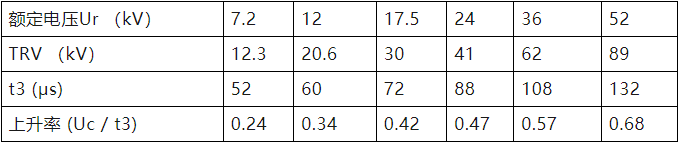

標準IEC 62271-100定義了與通常遇到的要求相對應的每個額定電壓的TRV范圍。
斷路器的分斷能力定義為：在其額定電壓和相應的額定TRV下可斷開的最高電流。
