低壓直流斷路器絕大多數采用的是交流斷路器串聯，以適應越來越高電壓的要求，光伏等新能源場合匯流電壓增高，效率提升，因此直流斷路器電壓達到1140V甚至1500V，額定絕緣電壓1500V，額定沖擊電壓12kV。這種斷路器從塑殼斷路器到框架斷路器都有。2/3極串聯到750V，4極串聯最大到1500V，4000A框架4極串聯開斷電流60kA@1500VDC、80kA@750VDC。全分?jǐn)鄷r間小于等于30ms。

眾所周知，直流只有正負極，把交流3極或4極斷路器串聯起來用于直流簡單實用。但也有其瓶頸，額定絕緣電壓，額定沖擊耐壓有限，大電流、高開斷電流就比較困難，開斷時間長也。

光伏應用滿足國標GB/T 34581-2017《光伏系統用直流斷路器通用技術要求》

真正的低壓直流斷路器

Gerapid 型快速斷路器有如下技術特征：
–高機械壽命–50000 次
–高電氣壽命–1000 次
–高絕緣級別–沖擊耐壓18kV–1.2/50us，工頻耐壓10kV-50Hz,1min
滅弧系統的緊湊和模塊化設計不需要額外的磁力支撐，并允許更小的安全距離和高分?jǐn)嗄芰Α?/span>
由于新的緊湊尺寸，這些斷路器可以安裝在極小的外殼中（寬度600毫米），并為更換提供了具有成本效益的解決方案。
適配器用于將不同工作電壓的各種滅弧室安裝到斷路器上。
滅弧室由高度耐用的防弧材料組成，其中集成了滅弧板。
電弧板將電弧分成部分電弧，并通過乘以陽極和陰極電壓降來增加電弧電壓。 由于它們的高熱容量，板和滅弧室壁吸收了大量的電弧能量。

電動脫扣裝置（脫扣裝置），由執行器（脈沖釋放線圈）和控制電路（帶電容的電路板）組成。這是一個可選的輔助脫扣器，由電流的高能脈沖激活。脈沖由內部 (電路板) 或外部電容組成。分閘時間小于3ms，給電容器充電的時間是 15 秒。
脫扣釋放（強制脫扣裝置/單元），完全絕緣的直接脫扣裝置，安裝在斷路器機構的底部下方，以小銷突出的方式。通過將該銷推到頂部，斷路器脫扣分閘。

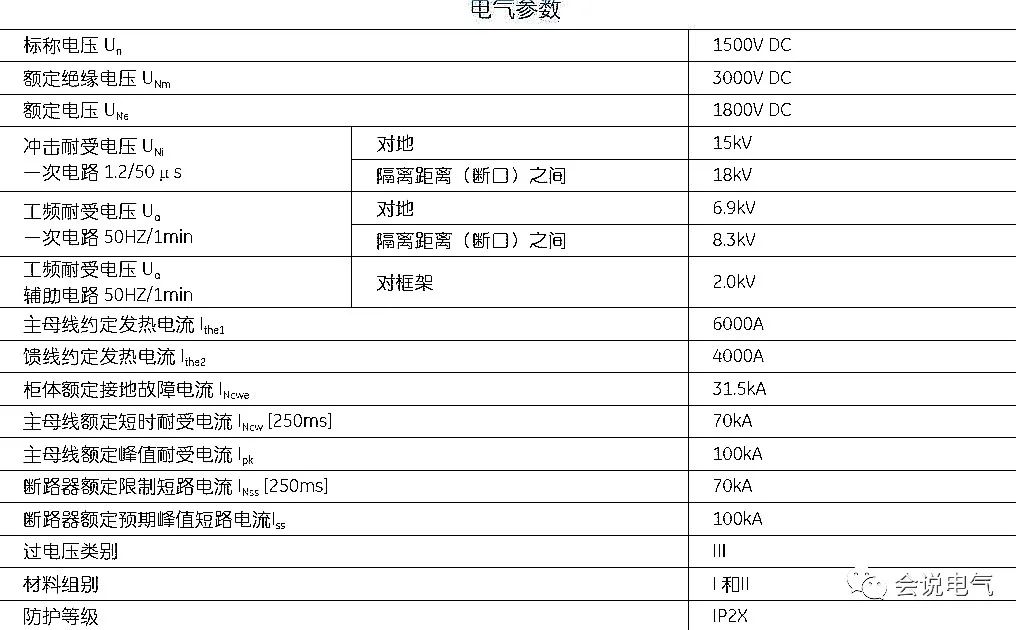

標準尺寸從 2,600A 到 6,000A

工作電壓從 1,000 到 3,600VDC
采礦和牽引兼容（ANSI C37.14、IEC 947-2、EN 50123-2）
高速分閘/跳閘（<3ms）
直動式瞬時可調脫扣單元，無需輸入能量，可提供雙向?qū)ΨQ（用于線路饋線）或非定向（用于整流器斷路器）
高速合閘（約 150 毫秒）
電磁驅動（集成控制單元，機械鎖定，無需輔助電源即可保持觸點閉合）
2 級觸點系統最大限度地減少觸點磨損
緊湊的封閉式結構
模塊化、可維護的設計
易于訪問的控制和輔助連接
固定式和抽出式
廣泛的附件/選項

Gerapid 配備模塊化設計機構，耐磨且?guī)缀趺饩S護。
集成控制單元的電磁驅動機構確保了斷路器的電氣和機械壽命延長，以及所有操作條件下的高度安全性。
該機構以機械方式鎖定在合閘位置。與常用的保持磁鐵系統相反，機械閂鎖機構的原理提供了很大的優勢。無需輔助控制電源保持關閉。
該機構設有兩個閂鎖。其中一個鎖存器，“慢速鎖存器”，用于在正常條件下打開，例如分流跳閘或零電壓脫扣器的驅動。 另一種是“快速閂鎖”，將主觸點臂與機構分離，并以極短的延遲打開觸點。 這是在短路或過載的情況下使用的。 所有安全釋放操作都在這個閂鎖上。
