(一)概述低壓斷路器是低壓開關電路中性能最完善的設備，它具有過載、短路和欠壓保護，可用在不頻繁操作的電路中。其通斷容量大，是交直流配電系統中的主要保護電器。低壓斷路器又稱自動開關或自動空氣開關。低壓斷路器的滅弧介質一般是空氣，近年來利用真空或SF6氣體作為滅弧介質的斷路器也得到很大的發展，其體積和通斷容量都有很大的改善。
低壓斷路器的分類如下:(1)按結構可分為框架式(又稱萬能式)和裝置式(又稱塑殼式)兩種。(2)按動作速度可分為一般型和快速型。快速型又稱限流型，可使其短路電流還未達到預期值時就被分斷。(3)按用途可分為配電型、電動機保護型、漏電保護型、導線保護型及滅磁開關。(4)按安裝方式可分為固定式、插入式、抽屜式等。(5)按使用類別的不同可分為A類(非選擇型)和B類(選擇型)。(6)按操作方式可分為人力操作和儲能操作。(7)按極數可分為單極、雙極、三極。(二)低壓斷路器的結構與工作原理

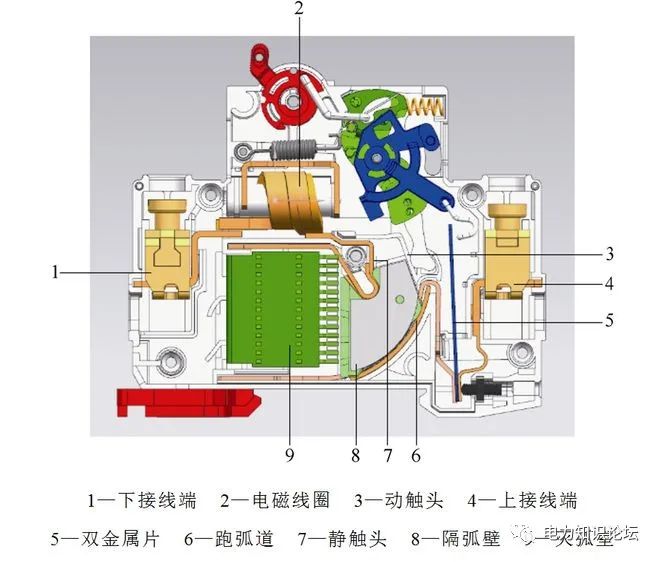

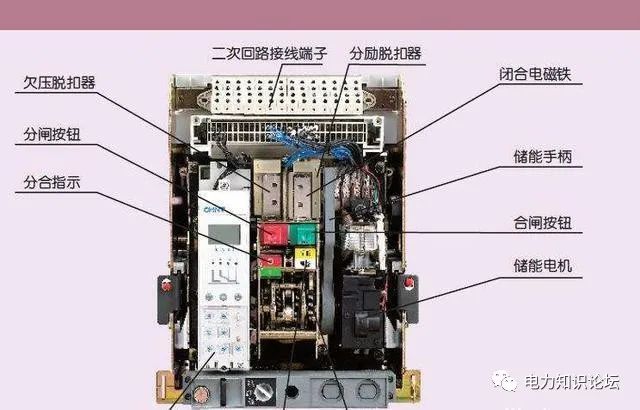

低壓斷路器由通斷元件(觸頭和滅弧裝置)、
感應元件(脫扣元件)、傳遞元件(自由脫扣機構和操動機構)組成。

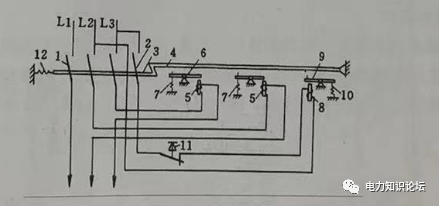

圖6-10為低壓斷路器的工作原理圖：
斷路器分合閘的關鍵是鉤桿3和搭鉤4是否鉤合，
若脫開，鉤桿3在分閘彈簧12作用下帶動斷路器觸頭分閘。
造成鉤桿3和搭鉤4脫開的原因，
是脫扣線圈5和8因吸力的改變而動作。
圖6-10低壓斷路器的工作原理圖
1一主觸頭;2一輔助觸點;3一鉤桿;
4一搭鉤;5一過電流脫扣器線圈6一過電流脫扣器銜鐵;
7一彈簧;8一失壓脫扣器線圈;9一失壓脫扣器銜鐵;
10一彈簧;11一分閘按鈕;12一分閘彈簧
在過載時，線圈5產生的吸力大于彈簧7的拉力，使銜鐵6向右旋轉，將鉤桿3和搭鉤4頂脫開，達到分閘的目的。當電壓低于一定值時，線圈8產生的吸力小于彈簧10的拉力，銜鐵9將搭鉤4從鉤桿3中頂脫，斷路器分閘而達到欠壓保護目的。調整彈簧的拉力大小，可調整過流、欠壓保護的動作值。(三)低壓斷路器的主要元件
1.觸頭低壓斷路器是一種保護電器，其通斷電流大。因此，觸頭的導電性能要好，接觸電阻小，散熱性好，并具有抗熔焊、耐磨及有足夠的動、熱穩定性能。額定電流在1000A以上的觸頭，除有主觸頭 (常用銀鎳一銀石墨材料)外，還有滅弧頭(材料是銅鎢或銅碳合金)。合閘時，先合滅弧觸頭后合主觸頭;分閘時則相反。對2500A或4000A的產品，每相觸頭還要分為對應的兩個或三個。對于每相只有一對觸頭的產品，則要求觸頭在合閘過程中，其前端先接觸，然后逐漸移到后端，分閘過程則相反。請注意，低壓斷路器的觸頭不能隨便拆卸，否則會影響觸頭的電氣性能和機械性能。2.滅弧裝置低壓斷路器的分斷能力強，除了對觸頭有要求外，對滅弧裝置要求滅弧能力和絕緣性能要好，并有足夠的機械強度和熱容量。塑殼式斷路器的滅弧裝置采用鐵柵片,滅弧室壁多用鋼紙板制造。因鋼紙板不僅耐高溫而且在電弧作用下能產生氣體有利于滅弧。另外，其頂端多孔絕緣封板或鋼絲網可用來吸收電弧能量，并可縮小噴弧距離。萬能式斷路器滅弧裝置也采用鐵柵片式，但滅弧室壁現已改用三聚氰胺玻璃塑料壓制，其機械強度高、不易碎。滅弧室上方的滅焰柵片也可縮小噴弧距離。3.脫扣器低壓斷路器的脫扣器，是用來接受操作命令，或電路在非正常情況下以機械動作或觸發電路方式，使斷路器跳閘的部件。脫扣器有電磁過流脫扣器、欠壓脫扣器、分勵脫扣器和熱脫扣器，以及近幾年出現的半導體脫扣器和微處理脫扣器等。斷路器根據需要可裝設對應的脫扣器。4.自由脫扣機構低壓斷路器必須具有自由脫扣的性能。所謂自由脫扣，是指斷路器處于合閘狀態；或在合閘過程中發生了短路故障,脫扣器都應能作用于脫扣機構而使斷路器自動跳閘。也就是說，自由脫扣的性能由自由脫扣機構實現。圖6-11為自由脫扣機構的原理示意圖。

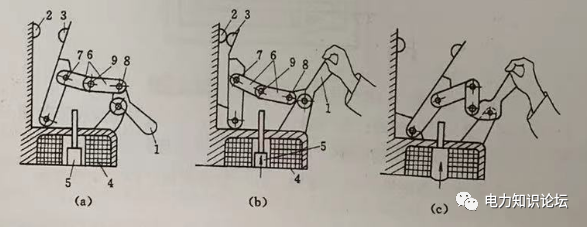

圖6-11自由脫扣機構的原理示意圖預備合閘;(b)合閘; (c)自動跳閘1一操動手柄;2一靜主觸頭;3一動主觸頭;4一跳閘線圈;5一沖擊桿;6一連桿;7、8、9一較鏈圖 6-11(a)是斷路器處于斷開位置，即預備合閘位置。較鏈9稍低于較鏈7和8的連接直線。合閘時，由于較鏈9為一“死點”，故只要反時針推動手柄1，就可使主觸頭2、3接通斷路器便合閘。如圖6-11(b)所示：分閘操作時，跳閘線圈4通電，使沖擊桿5向上沖擊較鏈9，則較鏈9的位置高于較鏈7和8的連線，從而使對應連桿6向上折，在跳閘彈簧力作用下，斷路器跳閘，如圖 6-11(c)所示。若要斷路器再接通，必須順時針拉動手柄1到圖6-11(a)位置。自由脫扣的關鍵，就是因跳閘線圈通電動作，使沖擊桿5上頂破壞了“死點”位置或“死點”的消失，使斷路器合了閘也要分閘或在合閘過程中合不上閘。
